1、挖坑大小為長*寬=100CM*100CM，深30CM，位置方向按下圖。

　　2、澆筑混凝土所需強度為C20。

　　3、按下圖澆筑混凝土地基，外形尺寸（長X寬X高）=100CM*100CM*60CM，露出地面高度30CM,地基預埋角鐵框架，框架露出混凝土地基高度為300mm（側面有孔的位置在水泥基座上部），需保持角鐵框架垂直，不能有歪斜情況。（若角鐵架子沒有預埋，可按照圖紙孔距打孔，預埋四顆M12*150mm鐵膨脹螺栓，螺栓露出地基高度30-40mm,中心距453X560mm，需保持螺栓垂直，不能有歪斜情況）。

　　4、混凝土澆筑完畢后，要確保平面光滑平整，不能出現坑洼和斜面現象。

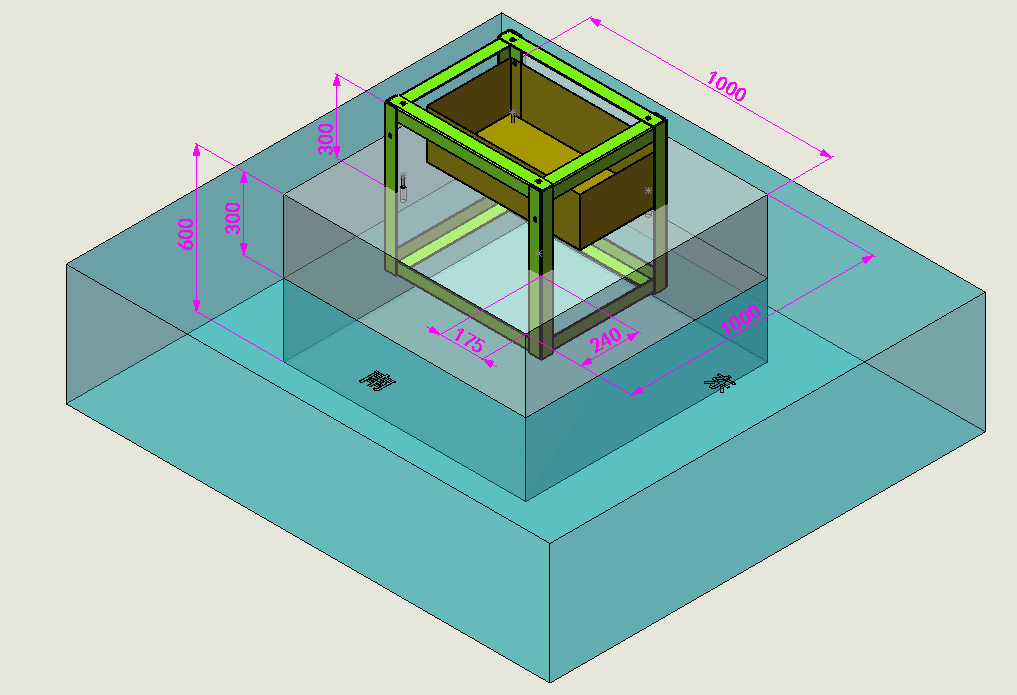

　　5、物聯網測報燈3.0交流地基施工圖（預埋角鐵框架）：（注：藍色為地面，灰色為水泥地基，綠色為角鐵框架）。

　　6、物聯網測報燈3.0交流地基施工圖（沒有預埋角鐵架子）：（注：藍色為地面，灰色為水泥地基）。
